PTBL履带式抛丸机

产品介绍

PTBL系列 履带式抛丸机是本公司根据金属件产品清理工艺要求而设计制作的一种专用设备,其功能是对小型金属件产品进行抛丸清理,使工件表面形成符合下道工序工艺要求。设备结构合理,操作方便,粉尘排放达标,噪声低,各运动机构响应速度快,可靠性好。

适用范围

适用于紧固件、压铸件、精密铸件、精密锻件的清理、光饰。去除热处理件、铸件、锻件的表面氧化皮。弹簧的强化。
点击咨询

产品视频

设备参数

功能配置 规格说明 备注

B100L B300L
一体化设计  尺寸(长*宽*高) 1800*1980*2800mm 2650*4800*3900mm 运输 安装 方便
设备重量 ≈2800kg ≈5000kg
抛丸器 型号 WZL360C WZL400
电机功率 7.5kw 11/15kw
钢丸流量 100kg/min 200kg/min
转速可调 变频器控制  O
易损件 精密铸造/特殊合计淬火
抛丸室      开/关门方式 气缸+连杆驱动控制
转盘直径 φ650mm φ1000mm
转盘间距 900mm 1100mm
室体防护板 Mn13(局部双层防护)  高锰钢+合金护板
橡胶履带 孔径可选  φ4~10mm
轴承密封 免维护
丸料循环系统     提升电机功率 1.1kw
丸料提升量 8t/h 12t/h
分离器 内部集成
螺旋电机功率 0.75kw
流量调节阀 手动可控
工件运行系统 上料方式   液压缸上料斗
液压系统功率   1.5kw
卸料方式   振动输送机
振动输送电机功率   3kw
履带驱动电机功率 0.75kw 1.1kw 齿轮减速机
处理单件重量 ≤10kg ≤30kg
履带承载重量(max) 300kg 600kg
履带驱动转速可调 变频器控制 O
除尘系统 风机功率 1.5kw 3kw
除尘风量 2500m³/h 4000m³/h
粉尘排放量 <10mg/m³ <10mg/m³
滤芯 覆膜+防静电(2只) 覆膜+防静电(4只) 定制
滤芯过滤面积 32㎡ 64㎡
沉降室 内部集成
清灰方式 脉冲反吹
噪音 ≤85dB
电气控制系统 电控柜     定制
控制面板 铝合金 铝合金
低压电器元件 正泰 正泰/Schneider
气动元件 AIRTAC AIRTAC
工作电压 380V 380V
变频器 Honeywell/SIEMENS Honeywell/SIEMENS O
PLC/触摸屏 O 国产/SIEMENS
安全系统 传动轴监控 O 传感器感应

注释:(1)备注“O”为选配项(选配另外计价)。
        (2)备注“/”为可更换项(如果更换项目超过原有项目,超出部分另外计价)

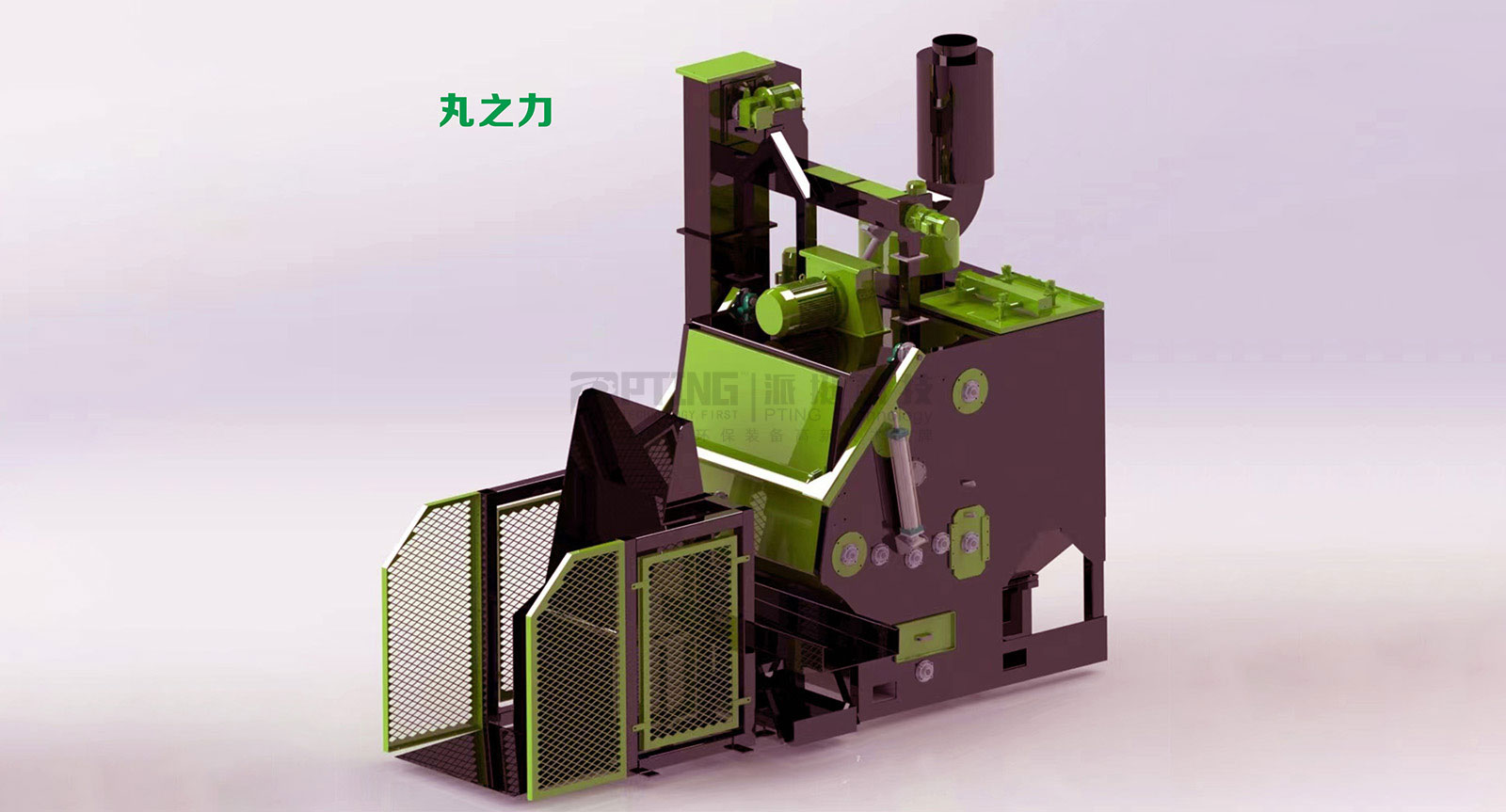

设备结构尺寸

产品应用领域

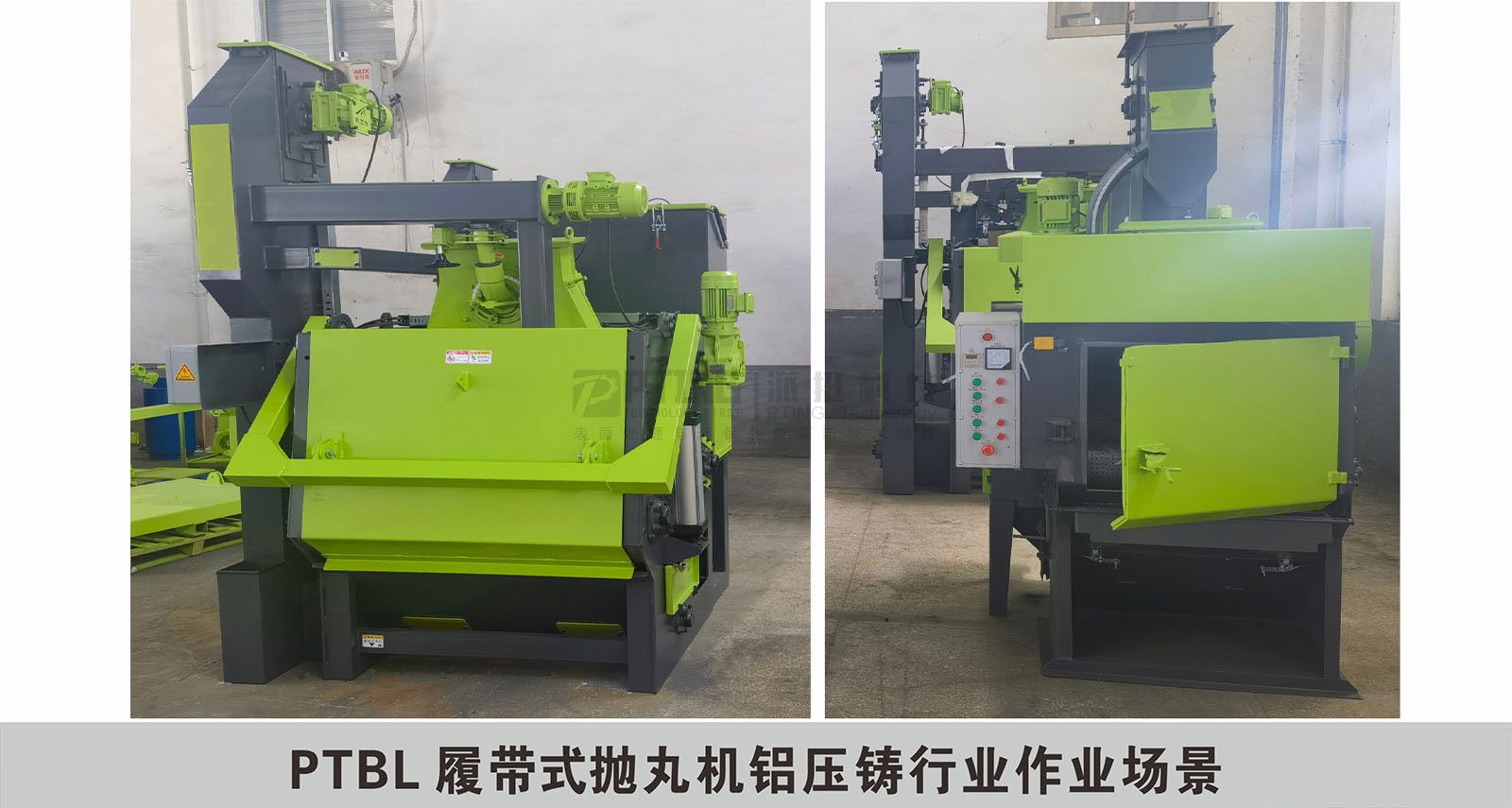

用户场景
