压入式手动喷砂机 PT-MF1515P

产品介绍

单工位电动转台喷砂机,是根据客户产品订制专门用于各类异型工件表面喷砂处理的设备,通过喷砂清理工件表面的氧化物并获得所需要的粗糙度。同时形成零件表面强化、去除残余应力之工艺需求。工件由手动至工件转台上,进入机舱,设定好喷砂参数后,全自动完成喷砂与吹净作业,机舱设有手喷工位,对部分形状复杂的工件可以手动补喷。

适用范围

适用于齿轮、半导体、靶材、磁材、航空零件、铸件等产品的自动化、高精度喷砂处理。
点击咨询

产品视频

  • 一、环保低碳:

    1、配备喷砂设备专用除尘器,粉尘排放≤25mg/m3;
    2、喷砂室、除尘风机等易产生噪音的部位进行降噪处理,工作噪音≤75dB;
    3、压紧式封闭门结构,排风设计合理,无粉尘外溢;
    4、压紧式观察窗,人工操作区域与粉尘隔离。
  • 二、稳定可靠:

    1、主体框架结构设计及材料选型合理,满足长期使用(≥15年)要求;
    2、使用国际或国内知名品牌零部件;
    3、维修保养便捷,备品备件通用易采购;
  • 三、空间布局及外观:

    1、设备结构设计合理,充分减少占地面积;
    2、作业空间精益设计,充分考虑员工作业、物流等因素;
    3、管路系统、易损件(如喷枪、砂管等)等位置、结构、安装方式合理,标识清晰;
    4、设备主体粉末涂装、外观大方美观。




  • 四、安全环保:

    1、完备的安全措施,包括但不限于在设备各操作位置应有紧急和异常报警装置,具有防滴落、防泄漏、动断电等保护功能;
    2、符合相关的安全规程和标准,相关标准如下:(按项目属地最新标准/规范执行)

设备参数

项目 规格/参数
有效加工尺寸 长800mm*宽800mm*高350mm
工作舱内净尺寸 长1100*宽1100*高643mm
工件运输方式 网孔板工作台 承重100kg 根据需要选配
喷枪型号与数量 PTP1-8 喷砂枪 1支喷枪 浙江派挺
喷砂压力 0.3-0.7MPa 机械调压
喷砂效率 连续喷砂:3.1-5.5 m2/h 8MM 喷嘴 0.7MPA 时
除尘风量风压 1000-1600m³/h,全压:2600Pa
设备气源 1.8-2.5m³/min;推荐:2.0m³/min 详见表4
设备电源与功率 0.75 KW AC220V
设备运行噪音 ≤75dB 离设备1m处测量
电气原件等级与品牌 防尘等级:IP54 西门子/施耐德/亚德客
适用磨料 16-320# 金属/非金属磨料 建议使用金属磨料
磨料初次投入量 约50Kg 非金属磨料
设备总重量 约580 kg
设备占地尺寸 不大于长4100×宽1894×高3670 mm 详见布置图

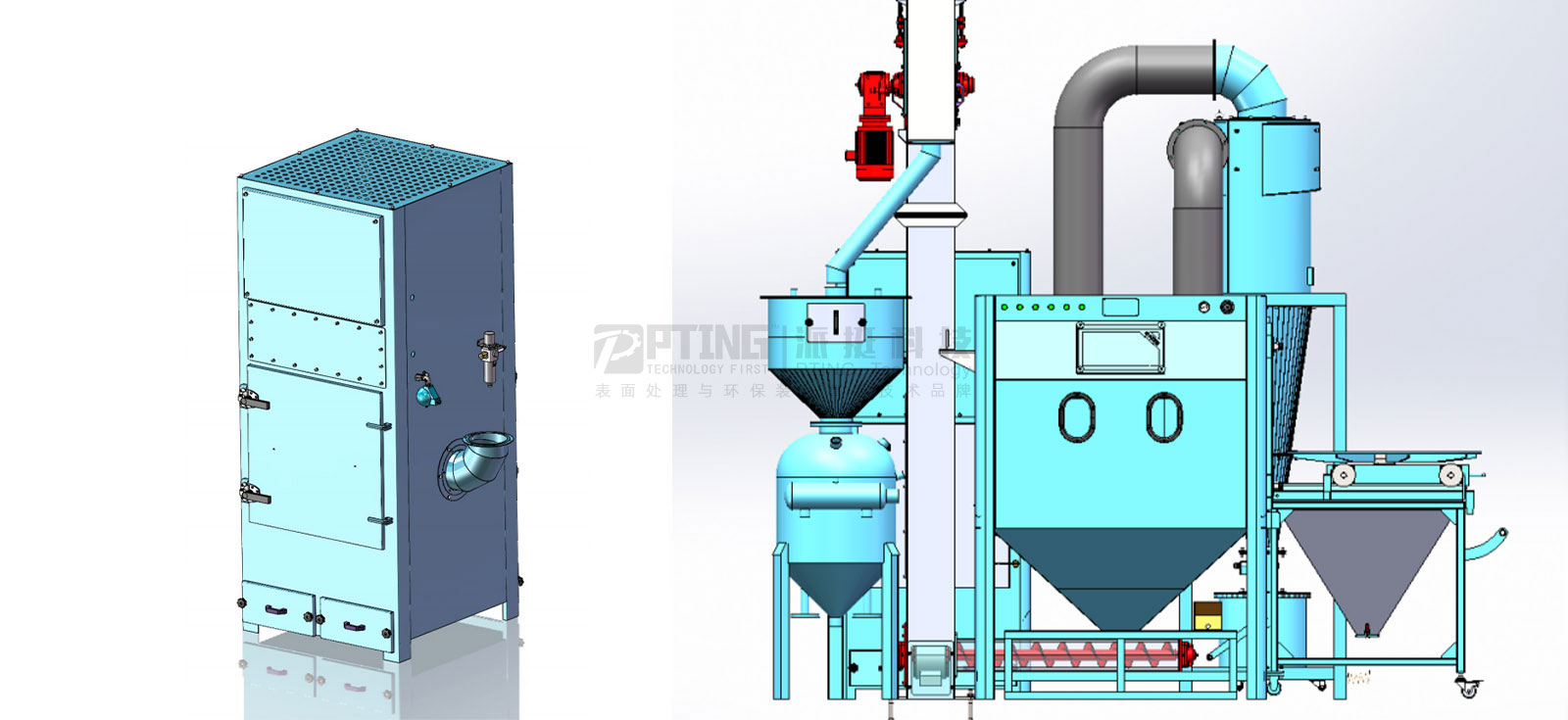

设备结构尺寸
