液体转台式喷砂机 PT-TFW1200-5A

产品介绍

转台湿式喷砂机,是一种行星转台式自动喷砂加工机型,通过自动旋转的大转盘及安装在上面的小转盘组成行星结构。水和砂混合液通过磨液泵和压缩的空气,经喷枪高速的喷射到被加工的工件上,达到对零件表面清理和光饰的目的,该机型可实现同一位置上下料,单点上下件的连续或步进间歇喷砂加工作业。
大转盘被机舱分割为4个区域,分别是:上下料区、待料区、喷砂区、吹净区,大转盘带动工件依次通过4个区域循环作业。 大转盘的转动兼容步进和连续旋转两种方式。

适用范围

适用于齿轮、磁材、航空零件、不锈钢、铸件等产品的自动化、高精度喷砂处理。
点击咨询

产品视频

  • 一、产品优势:

    1、转盘式喷砂机主要由气控系统、风力回收、分离器系统、喷砂发生系统、圆盘传动系统、水雾分离器,清洁系统,电控制系统等部分组成。
    2、喷砂室采用多喷嘴机构,喷枪可以调节位置,方便对应不同工件。
    3、喷砂室配有砂液储存罐。
    4、喷砂机采用 304 不锈钢材质制作,经粉体烤漆而成,两侧配有检修门,前后门有玻璃的观察窗,内附有内衬普通玻璃方便更换。
    5、室内粘贴耐磨橡胶,可降低噪音和延长喷砂室使用寿命。
    6、机台进出料口,增加安全光栅,安全操作。

  • 7、防尘门由气缸升降感应控制,可防止喷砂加工时粉尘和砂粒的外泄,密封效果好。8、磨料回收方式:重力式回流。
    9、本设备水雾分离系统,通过涡旋分离,将砂材的重复利用率提高到95%以上,可用砂材落入储液槽经过搅拌泵搅拌,形成均匀砂水混合液,经过耐磨砂泵的提升进入加压储液管供喷砂枪喷射使用。
    10、砂量浓度计可检测喷砂机在工作过程中,砂材与水的比例,可设置砂量浓度上下限值,当砂量浓度过高或过低时设备警报提示,从而控制加工产品的良率。
    11、喷砂后的砂水混合液连同空气进入设备水砂分离系统,能用的砂材重复使用,大颗粒的杂质被筛网进行过滤。过滤下来的砂水混合循环使用。
  • 二、主要技术参数:

    1)转盘工位数量:≥8位,每个工位产品能够单独旋转,每次作业1件产品;
    2)气源压力:0-1MPa可调;
    3)喷砂用砂粒粒度:46#-180#刚玉类磨料;
    4)可对气源压力、喷砂距离、喷砂时间等参数进行调节并存储,喷砂时可直接调取;
    5)具有喷砂参数查询功能,可复查工件喷砂参数;
    6)喷头数量:≥6把,可从多个方位同时进行喷砂,同时大转盘公转、小转盘自转,确保工件喷砂均匀;
    7)喷头可摆动,喷头喷幅充分覆盖产品,配合产品的自转,对产品360°进行喷砂处理。

设备参数

项目 规格/参数 备注
可加工尺寸 直径250*高250mm 8工位时
生产节拍 A连续时:0.5-3m/min B间歇时:60-180s/拍 视工件材质调节 节拍
大转盘尺寸与厚度 直径1200mm 厚16mm 变频调速
小转盘尺寸与数量 小转盘数量 8/只
喷枪模组型式 ☑变频连杆式摆枪模组6枪(发明专利) □XY轴喷枪模组(发明专利) 根据需要标记选配√
除尘除雾风量 1000-1600m³/h,全压:1200Pa
设备气源 5-6m³/min;推荐:6m³/min 详见表4
设备电源与功率 12 KW AC380V 50Hz
设备运行噪音 ≤80dB 离设备1m处测量
电气原件等级与品牌 防尘等级:IP54 西门子/施耐德/亚德客
适用磨料 16-320# 金属/非金属磨料 棕刚玉/玻璃珠/圆角钢砂等
磨料初次投入量 约100 kg 非金属磨料
设备总重量 约1800 kg
设备占地尺寸 2200×3800×3000mm(长×宽×高) 详见布置图

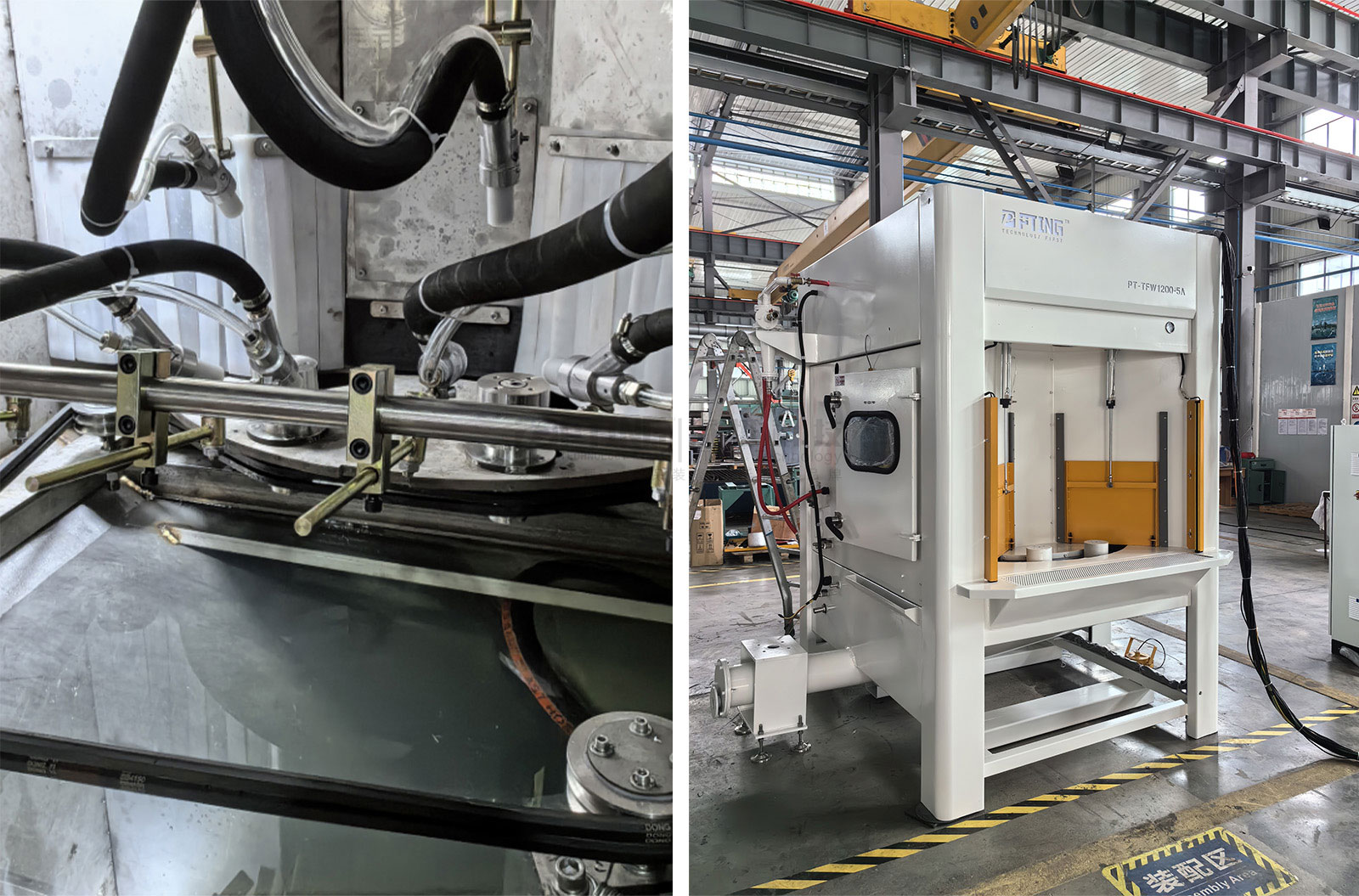

设备结构尺寸

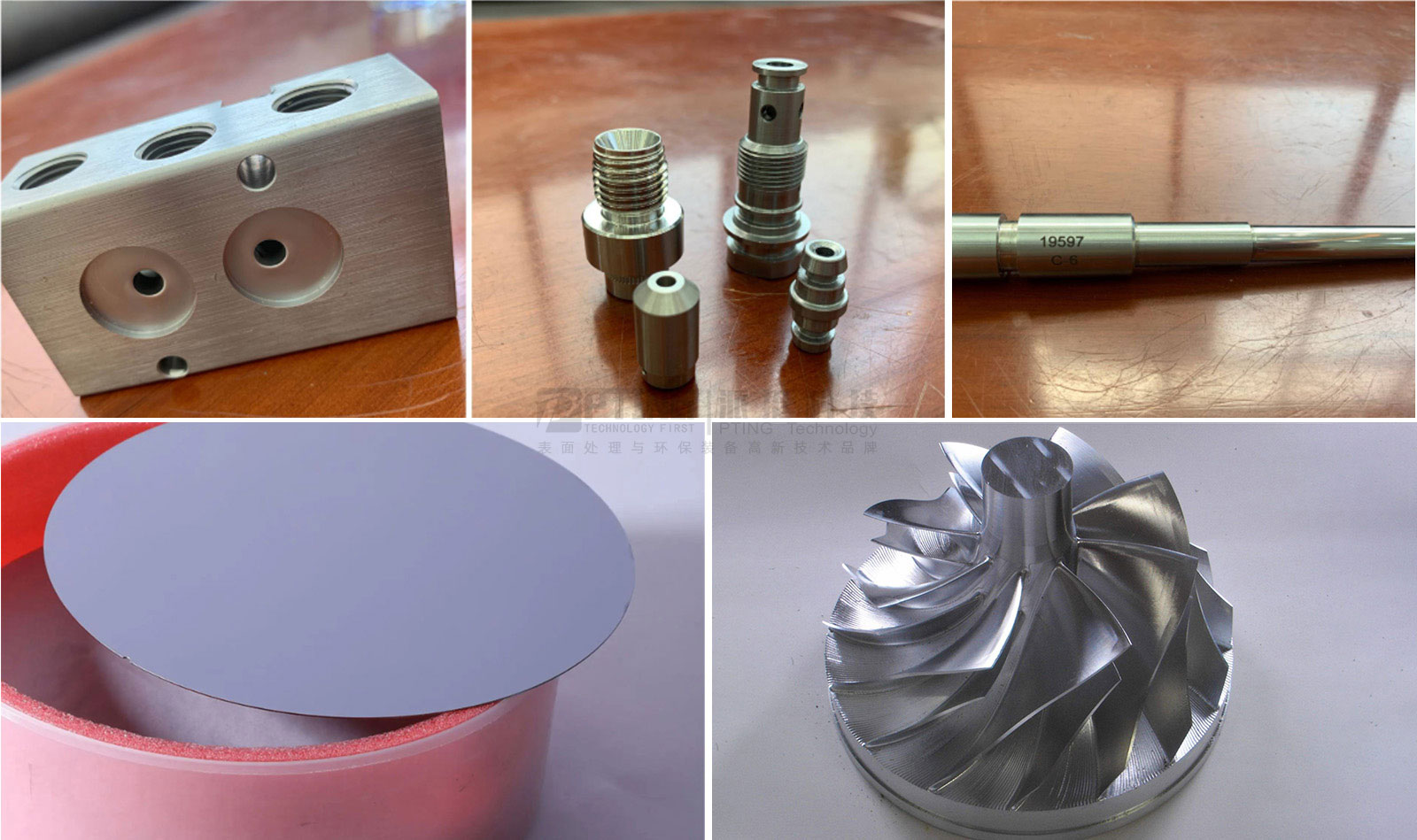

产品应用领域

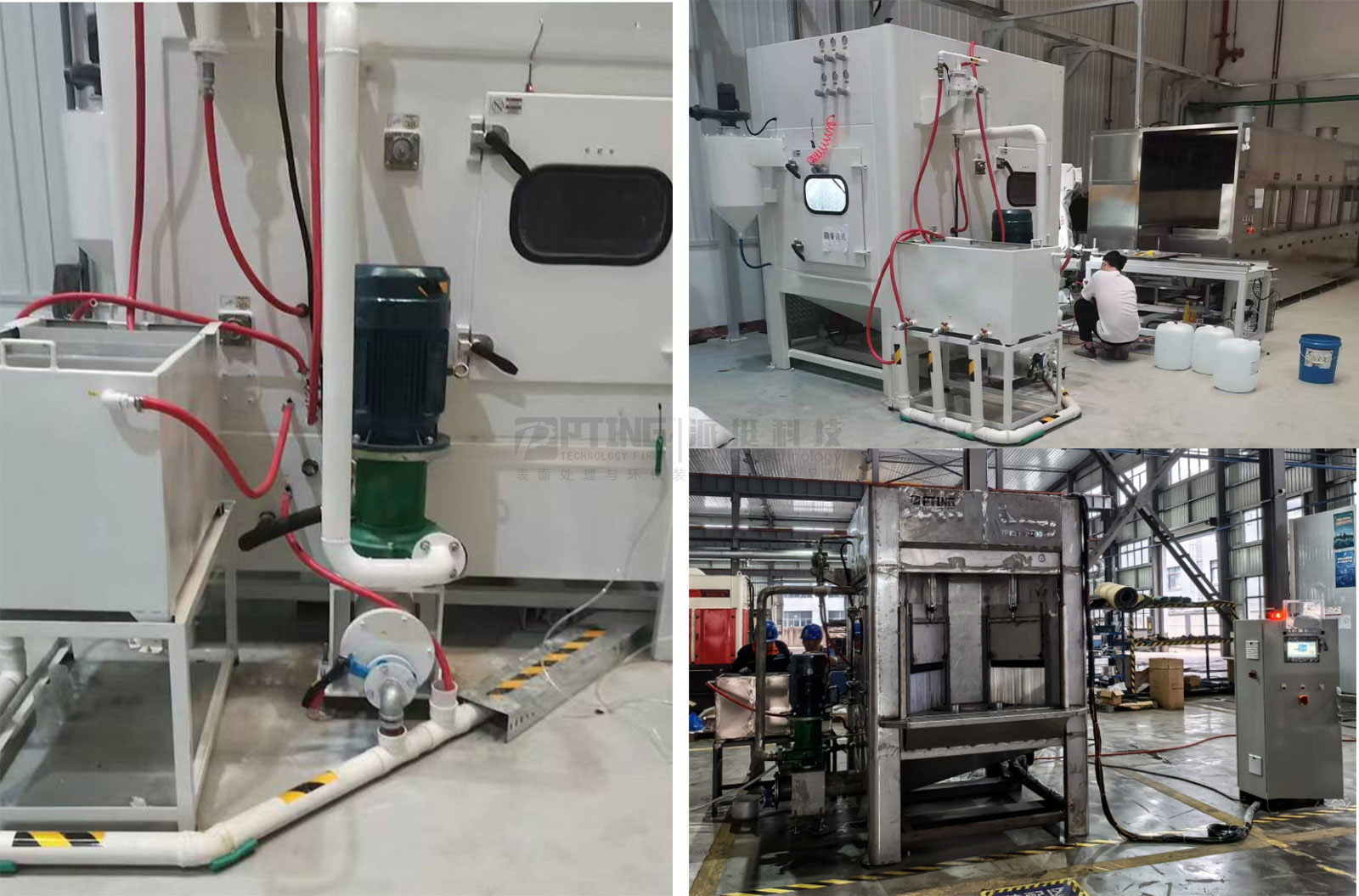

用户场景
