智能转台式喷砂机 PT-TF1200-9A

产品介绍

PTTF系列智能转台式喷砂机是派挺科技智能技术核心产品之一,设计者对产品的自动上下件及定位技术作了深入延伸和扩展, 喷枪模组的调整快捷高效, 磨料分离效率极高, 除尘符合室内无组织排放标准, 噪音可以控制到72Db,是一款可以满足高品质要求的智能喷砂设备。

适用范围

适用柱状类工件、形状复杂异形工件,
各类汽配件、航空零件、锅具、齿轮、
数码零件、五金零件、磁材等。
点击咨询

产品视频

  • 一、技术优势:(专项研发团队成果)

    1、BJY除尘系统发明专利(CN306470932S)
    2、1200集成外观专利(CN306487847S)
    3、XL旋风除尘实用专利(CN210707506U)
    4、PT转台式喷砂机软件著作权(2020SR1013670)
  • 二、产品优势:

    1、除尘系统:除尘效率与磨料分离效率提高50%
    2、旋转喷枪模组:同等能耗喷砂效率提高30%
    3、分度盘定位:迅捷,精确,满足机器人上下件需求
    4、电气选型:施耐德,西门子PLC与触控屏
    5、整机用料:重点部位采用锰钢,重量2T
  • 三、服务优势:

    派挺科技1+4+8+48小时服务体系,全国网点

设备参数

项目 规格/参数
有效加工尺寸1 直径300*高250mm/8工位时
有效加工尺寸2 直径200*高250mm/12工位时
喷砂枪型号与数量 PTB2 9支
生产节拍 A连续式:0.5-3m/min B间歇式:15-60s/拍
喷枪模组型式 摆动/旋转/平移+升隆/机械手
转盘定位型式 伺服/分度盘
除尘设备 3000-3600m3/h 2600Pa
气源参数 最大16枪*1.3m3=11.7m3 推荐13m3
电源参数 380V,50Hz 14KW
设备控制方式 智能PLC E-MES 远程
电气元件等级与品牌 西门子+施耐德+SMC+亚德客
适用磨料 10-120 # 非金属/金属磨料
磨料首次投入量 200kg
设备总重量 2800kg
主机尺寸 4500*3000*3080

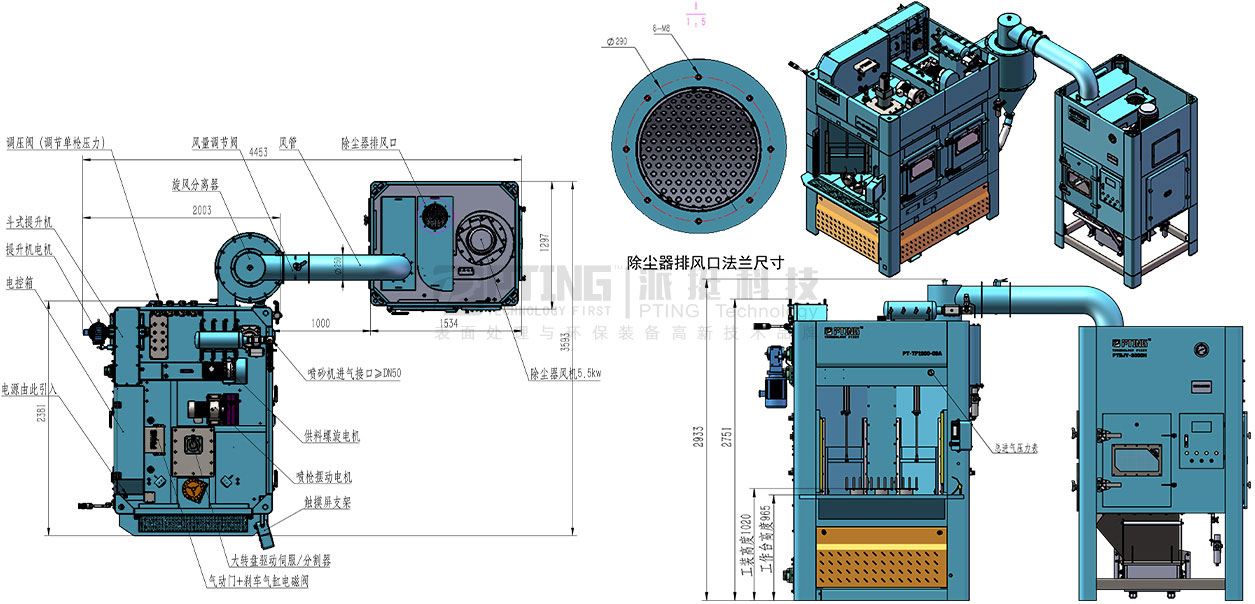

设备结构尺寸

产品应用领域

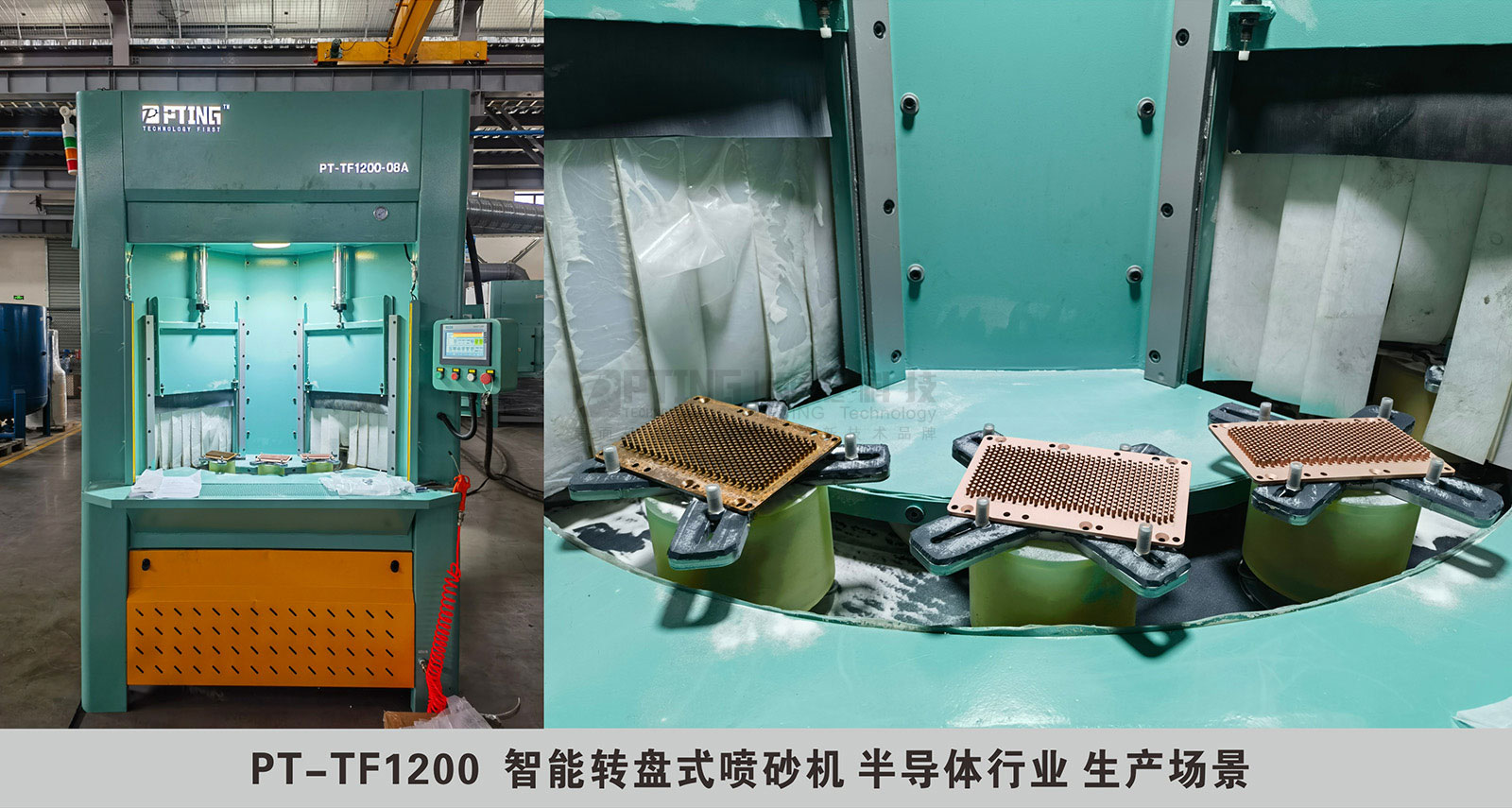

用户场景
