PTDMC系列-大型布袋集尘器

产品介绍

PTDMC系列气箱集尘器是在喷吹脉冲(Jet Pulse)除尘技术的基础之上,为满足大风量烟气净化需要进行专门研制的具有国际先进水平的脉冲袋式收尘器, 其不但具有喷吹脉冲除尘器的清灰能力强、 除尘效率高、排放浓度低等特点,还具有稳定可靠、耗气晕低、占地面积小的特点,特别适合处理大风量的烟气。气箱收尘器已在世界范围内得到应用, 在中国也已经大量推广。

适用范围

适用于家俱木器厂、铸造厂、涂装厂、建材厂、石材厂、 粮食加工厂、粉末冶金厂、化工厂、矿厂等场所中央粉 尘收集与治理。
点击咨询

产品视频

产品参数

PTDMC 布袋集尘器 标准机型 选型配置表

型号
MODEL
功率
kw
风量
m³/h
全压
Pa
布袋数量
过滤面积
长宽高
mm
重量
kg
PTDMC 5000 15 5000—5800 2600-3500 112 84 2500 *2210 *7250 3200
PTDMC 10000 22 10000—13000 2600-3500 224 168 5000 *2210 *7250 5200
PTDMC 20000 37 20000—25000 2600-3500 336 252 75000 *2210 *7250 6500
PTDMC 30000 45 30000—36000 2600-3500 448 336 10000 *2210 *7250 9200
PTDMC 40000 55 40000—48000 2600-3500 560 420 12500 *2210 *7250 11500
基千运输与安装尺寸原因, 30000风星以上 采用多组连装或现场拼装方式
选配装置 A电气防爆 B 卸爆/隔爆片 C 专用滤芯 D订制涂装 F 适配风管 G 防雨蓬 H检修平台

*参数配置如有修改,恕不另行通知*

PTDMC系列布袋集尘器·参数表(单组)设备技术参数

1、过滤面积:84㎡;;过滤效率:≥99.95% 84只∮133*L2000mm 覆膜布袋

2、处理风量:5000-5800m³/h 风机风压:全压2.6Kpa

3、排放颗粒物含量:4-20 mg/m³(根据布袋材质)

4、进风口温度要求:低于60-250℃(根据布袋材质)

5、进口浓度限制:低于1500mg/m3,如浓度过高需增加旋风预处理设备

6、工作阻力:空载状态:20°时300~600Pa;正常运行状态300~1500Pa;

7、设备总重:3200Kg

8、设备总功率:15KW

9、电源电压:380V(AC),50Hz (GB)

10、供气源压力:0.5~0.8Mpa;流量:>2.5m³/min

11、噪音:1米外检测小于72分贝(配消音器);间隔脉冲反吹噪音除外

12、设备尺寸:见附图

设备制造参数与电气元件品牌



1 室体构件

Q235普通钢 2-10mm 净重约3200KG



1 表面处理

粉末喷涂 膜厚60-120um   PT LOGO蓝



1 脉冲阀

上海袋式



1 显示屏PLC

中达优控

 选配

1 离心风机

洛森伯格



1 开关电器

正泰



1 传感电器

米科



1 电控箱

自制



PTDMC系列布袋集尘器·选装配置表

配置

PTDMC

出厂标准配置项



1

设备本体钢结构(碳钢材质) 约3200KG

2

标准覆膜滤袋与龙骨   D133*L2000*84只

3

离心风机   RS15KW  Q=5000-5800  2600PA

4

标准电器及脉冲控制系统

5

电动连续卸料阀

7

标准件与装配五金

8

表面处理(喷塑60-120um、PT标准色)

2022市场价(台):玖万陆仟元整

以下为增加或选配项目

1

安全护栏与检修梯

2

风机至主机连接管道

3

旋风分离器 PT/XFT950

4

风量调节阀DN600

5

PLC变频控制系统

6

覆膜防静电滤袋84套

7

定制设备漆色或10年长效防腐涂装(C4)

8

电气防爆(Exd IIB防爆电磁阀、防爆电箱与管线)

9

本体自动喷淋系统

10

隔爆泄爆系统(隔爆,泄爆,泄焰)

11

火花探测+管道喷淋+增压泵(2点1喷)

● 出厂标准配置 ○选配 ◎防爆阻燃选配项

产品优势

1、集尘器整体使用寿命为>10年;
2、设备承受负压10000Pa除尘器初始阻力小千1500Pa;
3、设备漏风率 ≤ 1%,脉冲阀保证两年使用寿命;
4、滤袋在设备正常运行下, 保证12月/套使用寿命;
5、PLC可编程序控制柜保证五年使用寿命。

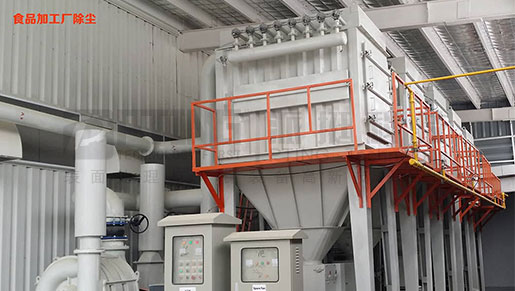

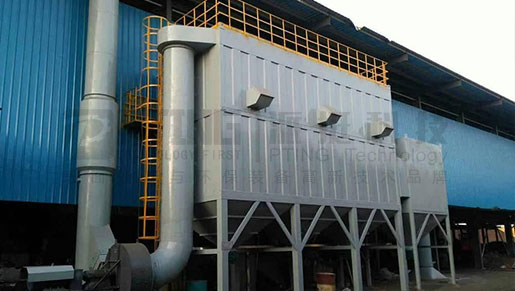

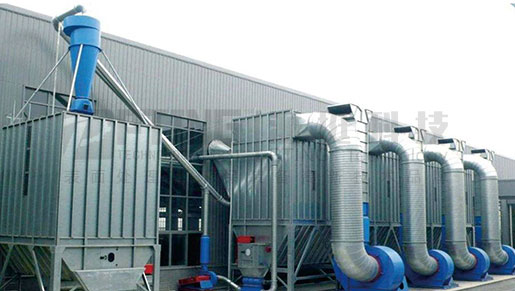

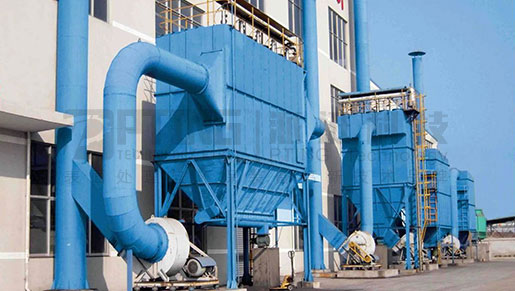

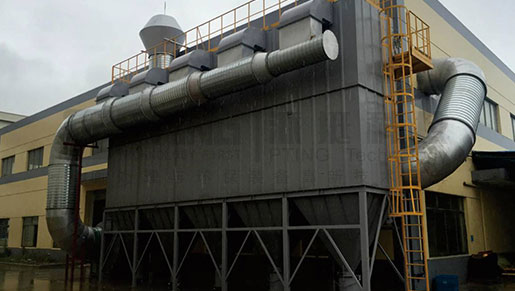

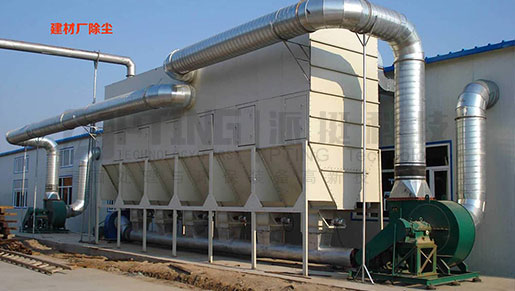

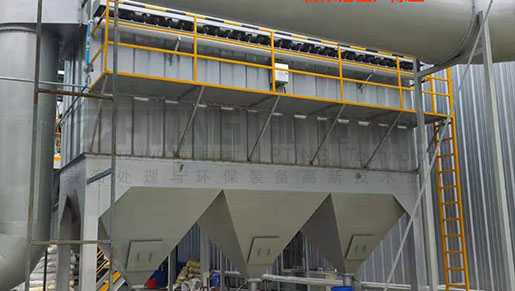

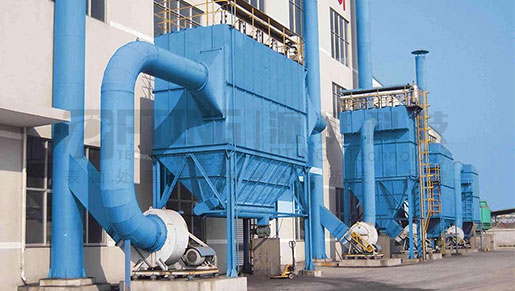

产品实拍

感谢您选择派挺科技的产品!除了为您提供高品质的产品,我们更注重至诚至善的服务,
打造行业内优秀的品牌是派挺的企业宗旨,服务是品牌的基石,因此,打造持续、高效、先进完善的服务体系是派挺科技恒久不变的经营方针。

  • 售前

    根据用户的需求,为每一位用户提供专业的售前技术咨询,帮用户分析需求和工艺工况;为用户设计选型理想的装备和工艺解决方案
  • 售中

    制定《项目进度表》和《售中沟通备忘录》就装备的工艺、设计、制造安装事项与用户保持高度紧密的沟通,让用户全程参与和掌握实时进展。为用户提供规范、系统的专业技术培训,普及 设备及相关工艺知识,并进行现场操作演示,提供维护常识咨询,提供安装、调试等一条龙服务
  • 售后

    为每一个用户建立设备的使用、维护档案和售后服务沟通群,随时掌握用户的使用状况;提供产品更新,功能改进的专业咨询服务,配备专业售后服务队伍,定期对新老客户进行回访及设备维 护,建立设备零部件备件仓库,满足用户在维护中更换零部件的及时需要

应用场所

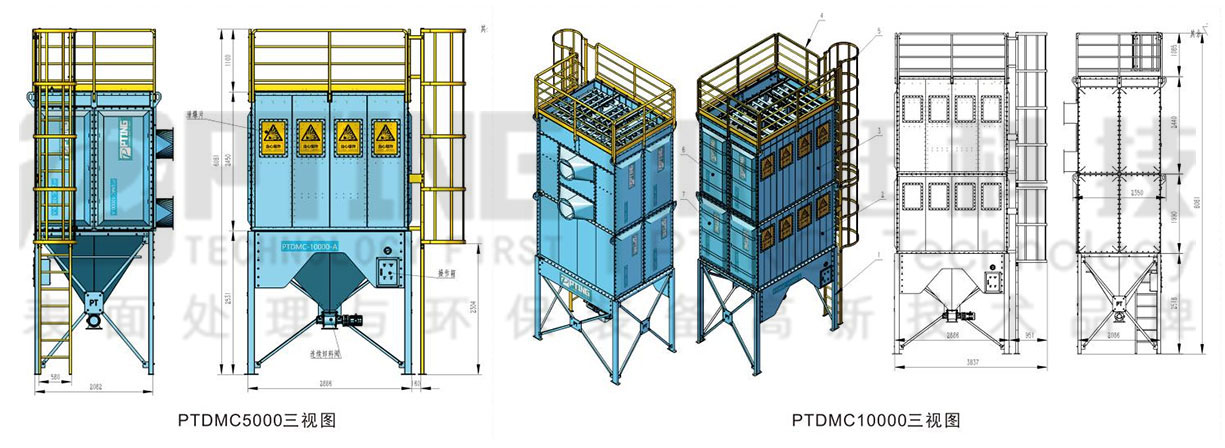

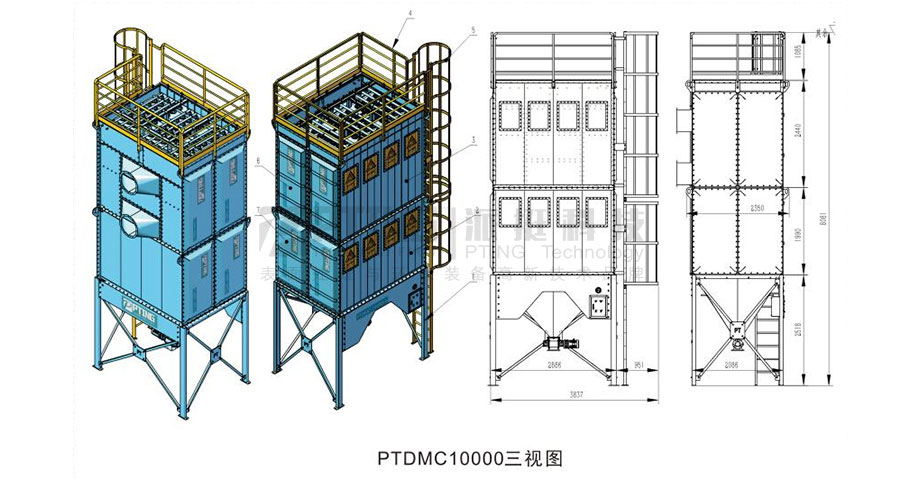

机身机构与尺寸
