产品参数

PTL 标准机型选型配置表

型号 MODEL	功率 kw	风量 m³/h	全压 Pa	滤筒数量只	过滤面积㎡	长宽高 mm	重量 kg
PTL 10000	15	10000—15000	2500-2800	16	140	2900 1008 4550	1200
PTL 20000	22	20000—25000	2500-2800	32	280	2900 2016 4550	2400
PTL 30000	30	30000—35000	2500-2800	48	420	2900 3024 4550	3600
PTL 40000	37	40000—45000	2500-2800	64	560	2900 4032 4550	4800
PTL 50000	55	50000—55000	2500-2800	80	700	2900 5040 4550	6000
PTL 60000	75	60000—65000	2500-2800	96	840	2900 6048 4550	7400
基于运输与安装尺寸原因，60000风量以上采用多组连装或现场拼装方式
选配装置	A电气防爆 B 卸爆/隔爆 C 专用滤芯 D订制涂装 F 适配风管 G 防雨蓬 H检修平台

*参数配置如有修改，恕不另行通知*

PTL-10000沉流式滤筒集尘器设备技术参数

1、过滤面积：140㎡;过滤风速0.02m/s;过滤效率：≥99.95% 16只∮325*660滤筒

2、处理风量：10000-15000m³/h 风机风压：全压2600 pa

3、排放颗粒物含量：4-20 mg/m³（根据滤筒材质）

4、进风口温度要求：低于60℃

5、进口浓度限制：低于800mg/m3，如浓度过高需增加旋风预处理设备

6、工作阻力：空载状态：20°时300～600Pa；正常运行状态300～1500Pa；

7、设备总重：约1200Kg

8、设备总功率：15KW

9、电源电压：380V(AC),50Hz （GB）

10、供气源压力：0.5～0.6Mpa；流量：＞0.5m³/min

11、噪音：1米外检测小于75分贝（配消音器）；间隔脉冲反吹噪音除外

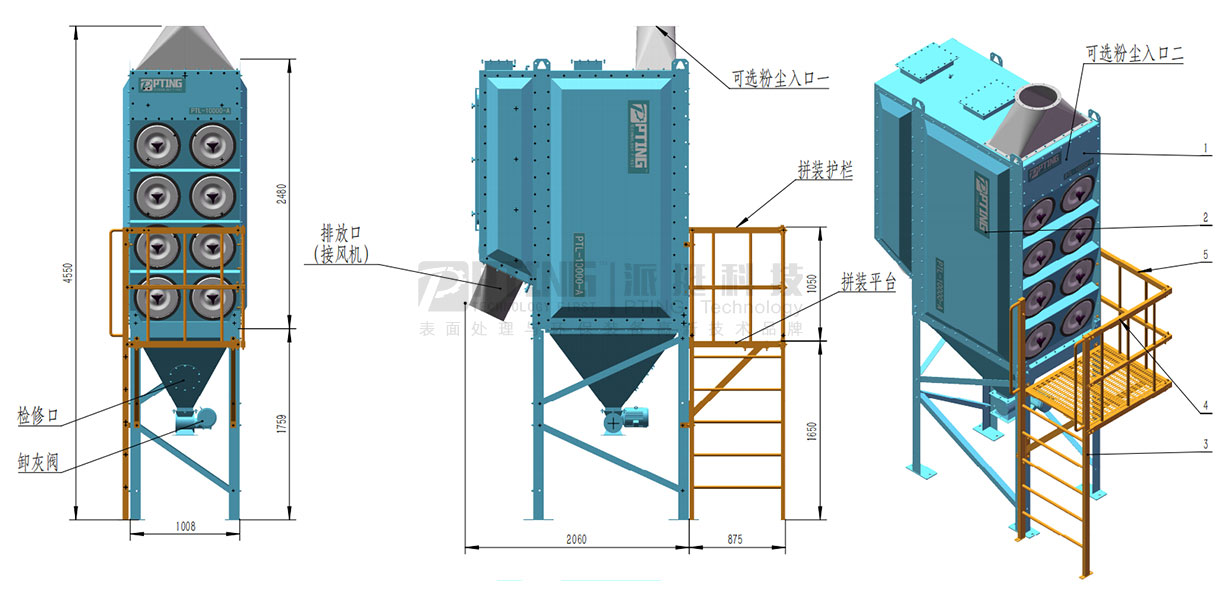

12、设备尺寸：见附图

设备制造参数与电气元件品牌

1 室体构件	Q235普通钢 2－10mm 净重约1200KG
1 表面处理	粉末喷涂膜厚60-120um PT LOGO蓝
1 脉冲阀	上海袋式
1 显示屏PLC	中达优控	选配
1 离心风机	洛森伯格
1 开关电器	正泰
1 传感电器	米科
1 电控箱	自制

PTL沉流式滤筒集尘器·选配表

配置		PLT-10000 标准型
出厂标准配置项
1	设备本体钢结构（碳钢材质）约1000KG	●
2	标准覆膜滤芯 32566016只	●
3	离心风机 RS15KW Q=10000-15000 2600-3500PA	●
4	基础型电箱（按钮+星三角启动）	●

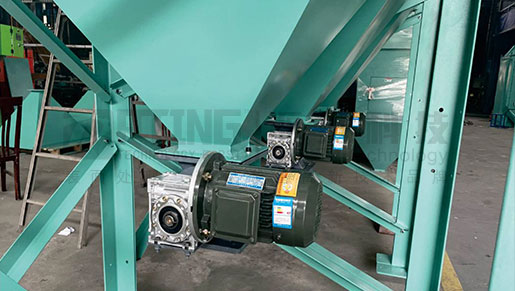

5	电动连续卸料阀	●
7	标准件与装配五金	●
8	表面处理（喷塑60-120um、PT标准色）	●
以下为增加或选配项目
1	安全护栏与检修梯	○
2	风机至主机连接管道	○
3	旋风分离器 PT/XFT950	○
4	风量调节阀	○
5	PLC+变频控制系统	○
6	覆膜防静电滤芯16只	○
7	定制设备漆色或10年长效防腐涂装（C4）	○
8	防爆低噪音离心风机（Exd IIB）	◎
9	防爆电箱电气系统（Exd IIB）	◎
10	本体自动喷淋系统	◎
11	隔爆泄爆系统（隔爆，泄爆）	◎
12	火花探测+管道喷淋+增压泵（2点1喷）	◎
● 出厂标准配置 ○选配 ◎防爆阻燃选配项

产品优势

1、风机符合AMCA标准，源自欧洲ROSENBOGER的高效离心风机技术，能效值达85%，叶轮与电机直连，振动低，免维护，集成消音器，噪音控制75DB；
2、过滤材质可选，表面风速0.8-1.2m/min，过滤精度0.3pm以上，过滤效率99.9%以上。
3、智能控制：智能控制系统，可实现温度实时监测，按需脉冲清灰，本地和远程控制兼容；
4、整机模块化设计，卸灰集尘方式有筒式，连续式，连续螺旋式多种可选；
5、每台设备出厂经密封与承压测试，结构可靠，运行稳定，安装运输方便。
