PTW系列-湿式集尘器

产品介绍

PTW系列文丘里湿式集尘器是派挺专门研制针易燃 易燃介质设计的安全型集尘器,产品通过4级过滤层, 对粉尘 、 油雾进行分离和净化。首先,高温粉尘或油雾气体由进风管进入分离器内部,气体中流动粉尘油雾颗粒与文丘里喉口处的洗涤液气雾接触,可有效降低气体温度,随后气流在文丘里喉口处急剧加速,在惯性的作用下,粉尘汕雾颗粒向液体表面移动,气流和液 体相对运动使其充分混合同时在洗涤器中,在金属离心分离器作用下,粉尘油雾从气流中被分离出来, 随之掉入水箱里, 再通过刮泥机,净化的空气从管道中排出,分离出来的粉尘油雾通过回油口收集。

适用范围

适用于大部分易燃粉尘、 油雾、烟雾介质。适用于铸造厂、船厂、涂装厂、钢构厂、石材厂、粮食加工厂、粉末冶金厂、化工厂、矿厂等场所集中粉尘、油烟收集与治理。
点击咨询

产品视频

产品参数

PTW 湿式集尘机 标准机型 选型配置表

型号
MODEL
功率
kw
处理风量
m³/h
全压
Pa
注水量
L
循环水量
m³/h
长宽高
mm
重量
kg
PTW 5000 15 5000—5800 4000-5000 1200 180 3200 *1560 *3800 3200
PTL 10000 30 10000—13000 4000-5000 2000 220 3200 *1860 *4100 5200
PTL 20000 45 20000—25000 4000-5000 2500 250 3800 *1860 *5100 7200
PTL 30000 55 30000—35000 4000-5000 2500 250 3800 *2160 *5900 7200
PTL 40000 75 40000—45000 4000-5000 3000 350 4400 *2160 *5900 9800
选配装置 A 电气防爆 B 刮污方式(自动/手动) C 订制涂装 E 适配风管 F 防雨蓬 G 检修平台

*参数配置如有修改,恕不另行通知*

PTW系列—文丘里湿式集尘器·参数表(PTW-5000)

一、设备技术参数:

1、处理风量:4000-5500m³/h  风机风压:全压4600 Pa

2、排放颗粒物含量:20 mg/m³

3、进风口温度要求:低于300℃

4、进口浓度限制:低于800mg/m3,如浓度过高需增加旋风预处理设备

5、工作阻力:空载状态:20°时1300~1600Pa;正常运行状态2000~2200Pa;

6、设备总重:3200Kg

7、设备总功率:18.5KW

8、电源电压:380V(AC),50Hz (GB)

9、蓄水量:1200L;循环水量:180m3/h

10、噪音:1米外检测小于82分贝(配消音器);

11、设备尺寸:见附图

设备制造参数与电气元件品牌

1 室体构件

Q235普通钢 2-10mm 净重约3200KG

选配不锈钢

1 表面处理

C3防腐二底一面 膜厚120-240um   PT LOGO蓝



1 循环水泵

东元/高崎电



1 显示屏PLC

西门子

选配

1 离心风机

洛森伯格



1 开关电器

施耐德



1 传感电器

米科



1 电控箱

自制

选配防爆

PTW系列—文丘里湿式集尘器·选装配置表

配置

PLT-5000 标准型

出厂标准配置项

1

设备本体钢结构(碳钢材质) 约3200KG

2

刮泥机系统 电机,刮板,链条

3

离心风机   RS15KW  Q=10000-15000  4600PA

4

标准电气控制系统

5

循环水喷淋系统 污泥泵/管路/喷淋

7

标准件与装配五金

8

表面处理(C3防腐2底1面、PT标准色)

2022市场价(台):壹拾捌万捌仟元整

以下为增加或选配项目

1

安全护栏与检修梯

2

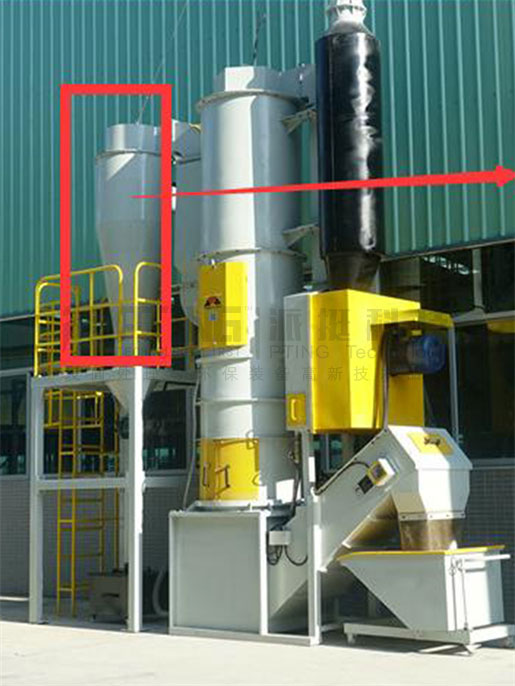

旋风分离器 PT/XFT650

3

风量调节阀DN600

4

PLC智能变频控制系统

5

定制设备漆色或10年长效防腐涂装(C4)

6

电气防爆(Exd IIB风机、防爆电箱与管线)

● 出厂标准配置        ○选配        ◎防爆选配项

产品优势

1、风机符合AMCA标准,源自欧洲ROSENBOGER的高效离心风机技术,能效值达85%,叶轮与电机直连,振动低,免维护,集成消音器,噪音控制72DB。
2、安全处理易燃易爆危险介质,符合国家大气污染综合排放。
3、智能控制:智能控制系统,可实现设备联动开关,运行监控;
4、多样化的用途,几乎可以应用于任何场所;
5、每台设备出厂经严格测试,结构可靠,运行稳定,安装运输方便。

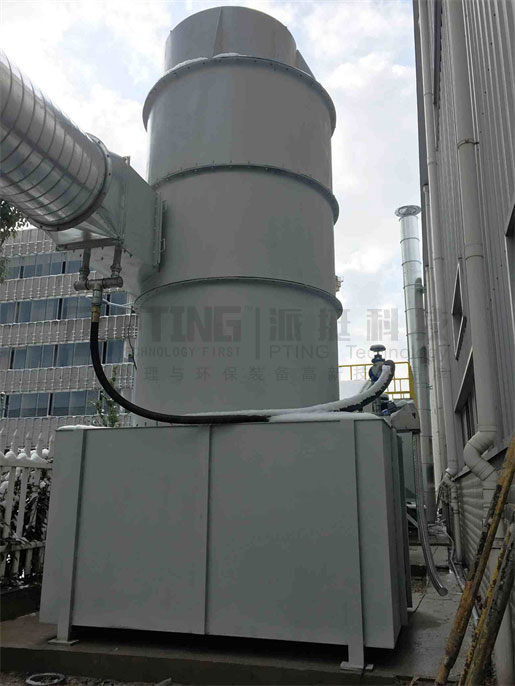

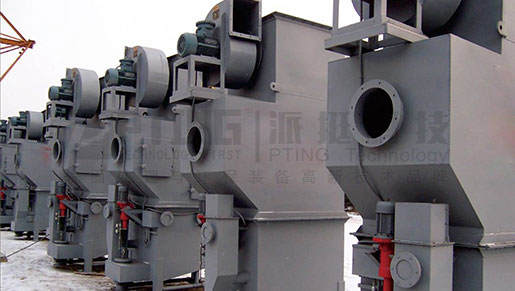

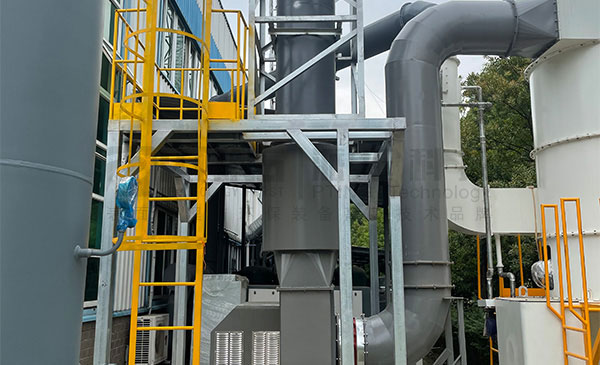

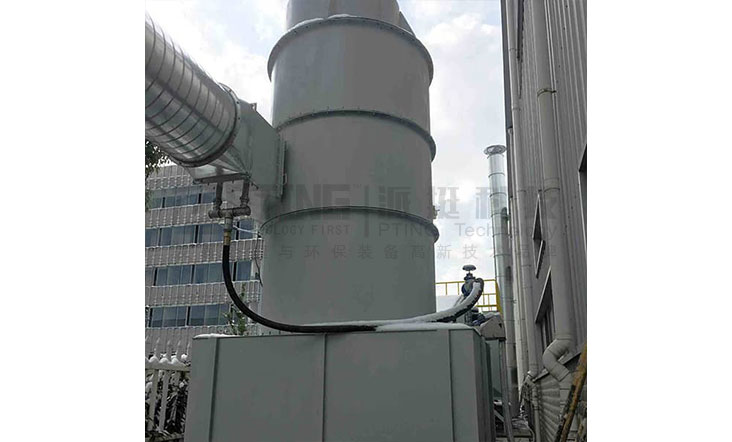

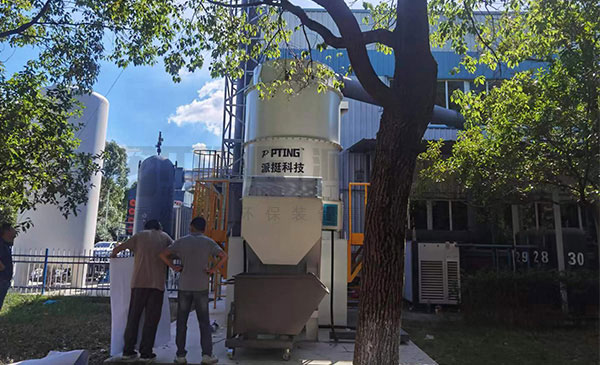

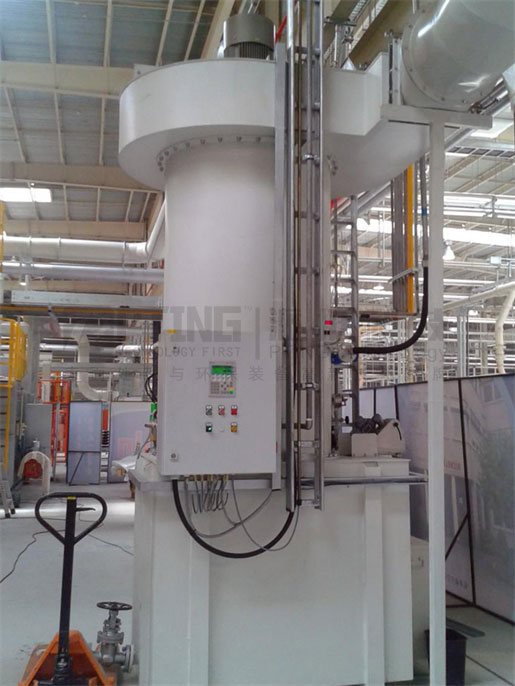

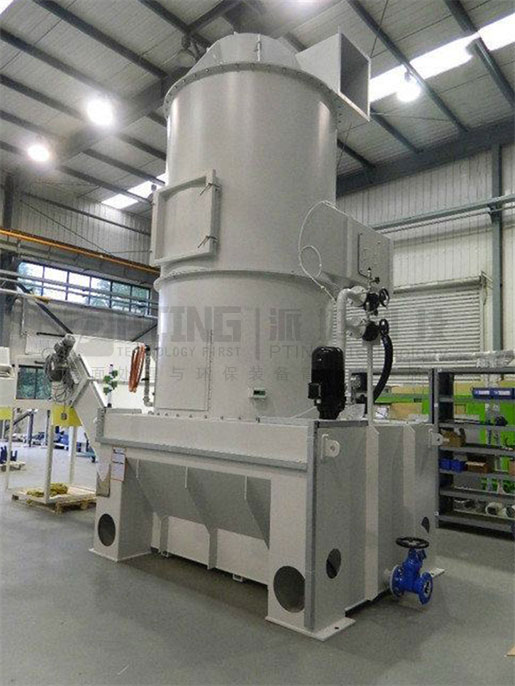

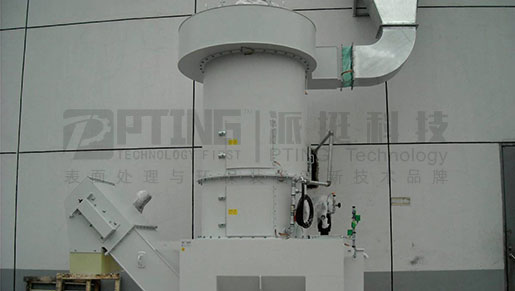

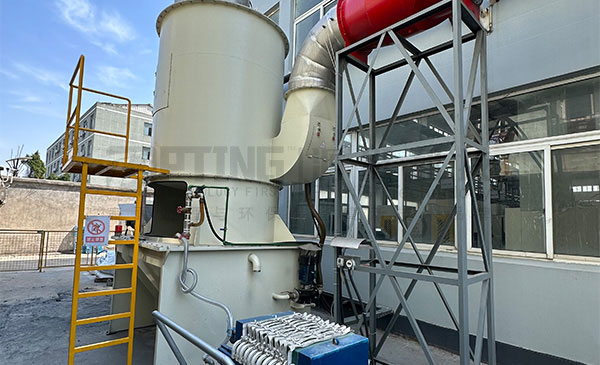

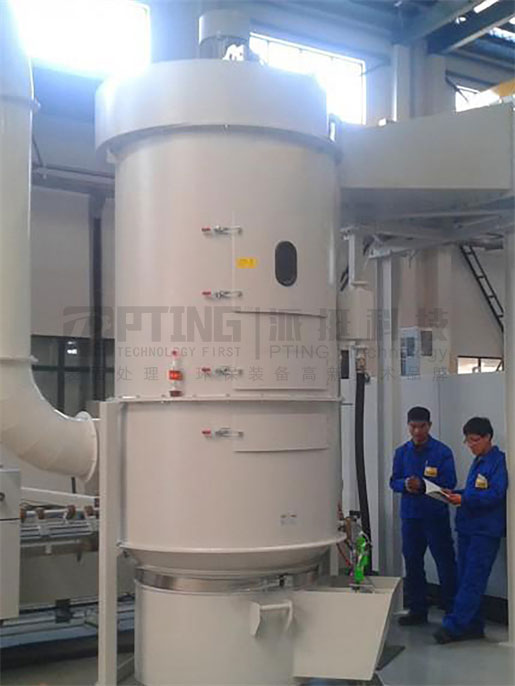

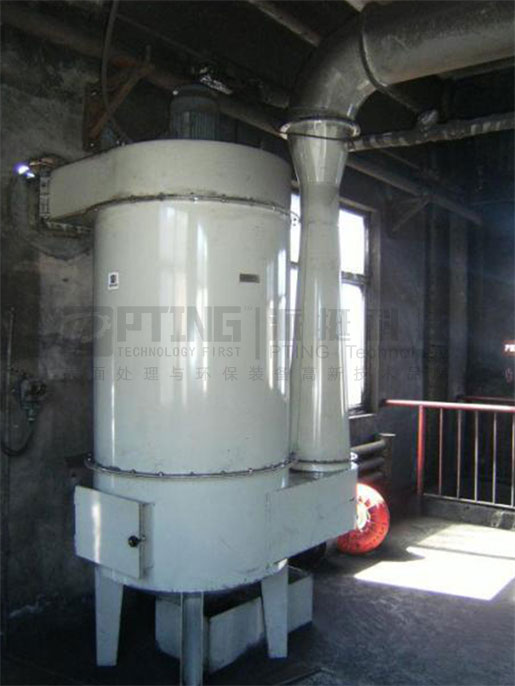

产品实拍

感谢您选择派挺科技的产品!除了为您提供高品质的产品,我们更注重至诚至善的服务,
打造行业内优秀的品牌是派挺的企业宗旨,服务是品牌的基石,因此,打造持续、高效、先进完善的服务体系是派挺科技恒久不变的经营方针。

  • 售前

    根据用户的需求,为每一位用户提供专业的售前技术咨询,帮用户分析需求和工艺工况;为用户设计选型理想的装备和工艺解决方案
  • 售中

    制定《项目进度表》和《售中沟通备忘录》就装备的工艺、设计、制造安装事项与用户保持高度紧密的沟通,让用户全程参与和掌握实时进展。为用户提供规范、系统的专业技术培训,普及 设备及相关工艺知识,并进行现场操作演示,提供维护常识咨询,提供安装、调试等一条龙服务
  • 售后

    为每一个用户建立设备的使用、维护档案和售后服务沟通群,随时掌握用户的使用状况;提供产品更新,功能改进的专业咨询服务,配备专业售后服务队伍,定期对新老客户进行回访及设备维 护,建立设备零部件备件仓库,满足用户在维护中更换零部件的及时需要

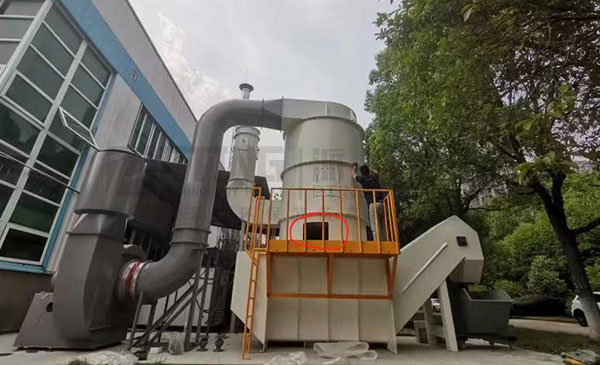

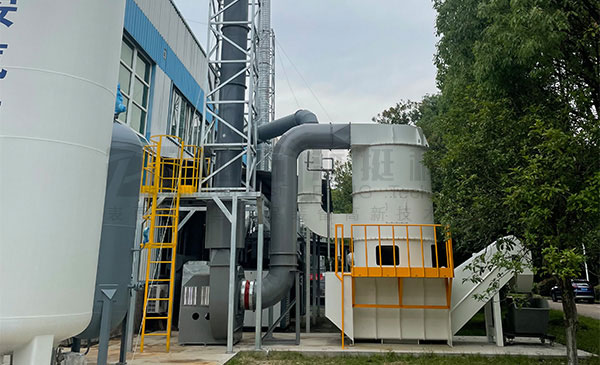

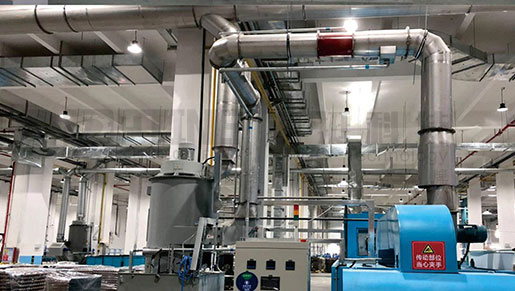

应用场所

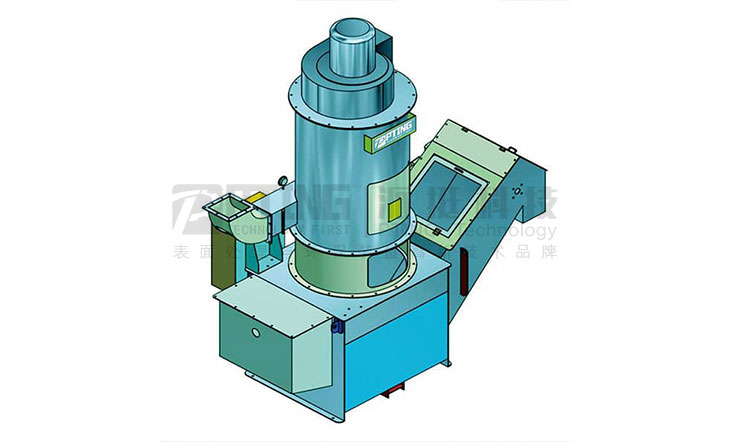

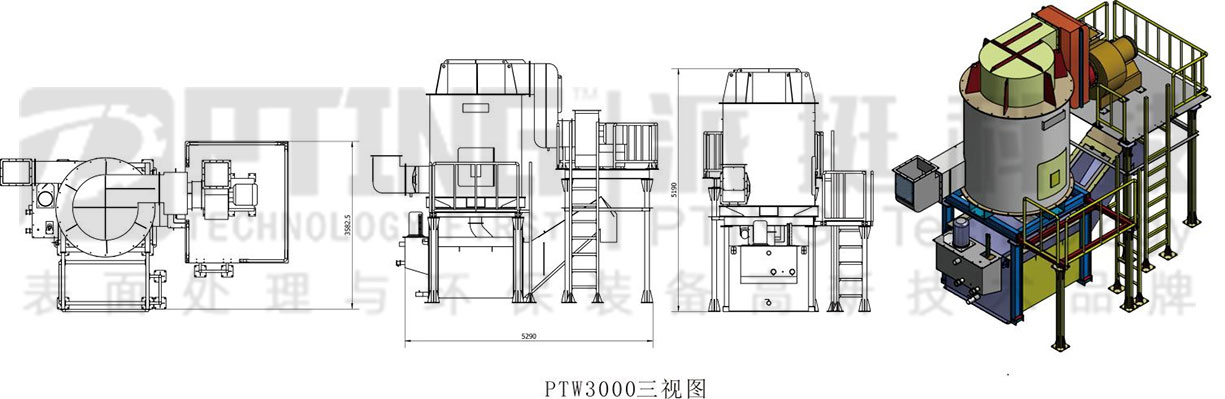

机身机构与尺寸
