PTBJY-5000—智能滤筒集尘器

产品介绍

PTBJY-5000单机岗位集尘器是一款集多项专利于一身的产品,其结构合理,配置灵活、控制先进,安装便捷,外观高端。综合技术性能远超国内外同类产品。

适用范围

适用于金属焊接、激光切割、喷砂、抛丸、打磨,也适用于复合材料加工除尘,以及粉体回收等诸多场合,适用于自动化流水线等场所。
点击咨询

产品视频

产品参数

PTBJY-5000 标准机型

机型

机型

风量

功率

风压

滤筒材质

PTBJY-5000S

标准型

5000-5700m3/h

7.5/5.5kw

2600-3500Pa



PTBJY-5000-G

标准型

5000-5700m3/h

7.5/5.5kw

2600-3500Pa

纳米阻然

聚酯覆膜

PTBJY5000-FB 阻燃防爆选装型 5000-5700m3/h 7.5/5.5kw 2600-3500Pa



PTBJY-5000 标准机型 参数配置表:

功率

风量

全压

滤筒数量

过滤面积

长*宽*高 mm

重量 kg

7.5/5.5kw

5000-5700m3/h

2600-3500Pa

8

60-90m2

1550*1550*2500

965

选配装置

A 智能控制 B 电气防爆 C管道检测系统  D 专用滤芯 E订制涂装  F 防雨蓬

*参数配置如有修改,恕不另行通知*

设备技术参数

1、过滤面积:72㎡;过滤风速0.024m/s;过滤效率:≥99.5%

2、处理风量:5000m-5700³/h 风机风压:全压2600-3500 PA

3、洁净空气端排放颗粒物含量:5-20 mg/m³

4、进风口温度要求:低于60℃

5、进口浓度限制:低于800mg/m3,如浓度过高需增加旋风预处理设备

6、工作阻力:空载状态:20°≈300~600Pa;正常运行状态300~1500Pa;

7、设备总重:965Kg

8、设备功率:7.5kw

9、电源电压:380V(AC),50HZ (GB)

10、气源压力:0.5~0.8Mpa;流量:>0.24m³/min

11、噪音:1米外检测小于72分贝;间隔脉冲反吹噪音除外



设备制造参数与电气元件品牌:

1 室体构件

Q235普通钢 2-10mm 净重约965KG



1 表面处理

粉末喷涂 膜厚60-120um   PT LOGO蓝



1 脉冲阀

上海袋式



1 显示屏PLC

中达优控

选配

1 离心风机

ROSENBOGER



1 开关电器

正泰



1 传感电器

米科



1 电控箱

自制



浙江派挺PTBJY-5000智能除尘器·选配表



1

智能控制系统 PLC 智能监测

2

风量调节阀DN350

3

D0NALDSON滤芯(325*660滤芯8只)

4

覆膜防静电滤芯(8只)

5

旋风分离器

6

室外防雨蓬

7

定制设备漆色或10年长效防腐涂装(C4)

8

滤筒阻燃处理8套

9

防爆低噪音离心风机(Exd IIB)

10

防爆电箱电气系统(Exd IIB)

11

设备本体隔爆泄爆系统(隔爆,泄爆)

12

管道火花探测+管道喷淋+增压泵(2点1喷)

        ● 出厂标准配置      ○ 选配      ◎防爆阻燃选配项

产品优势

风机符合AMCA标准,源自欧洲ROSENBOGER的高效离心风机技术,能效值达85%,叶轮与电机直连,振动低,免维护,集成消音器,噪音控制72DB。
过滤材质可选,表面风速0.6~1.5m/min,过滤精度0.3pm以上,过滤效率99.9%以上。
智能控制:智能控制系统,可实现温度实时监测,按需脉冲清灰,本地和远程控制兼容;
整机模块化设计,装配大容量移动集尘车;
每台设备出厂经密封与承压测试,结构可靠,运行稳定,安装运输方便。

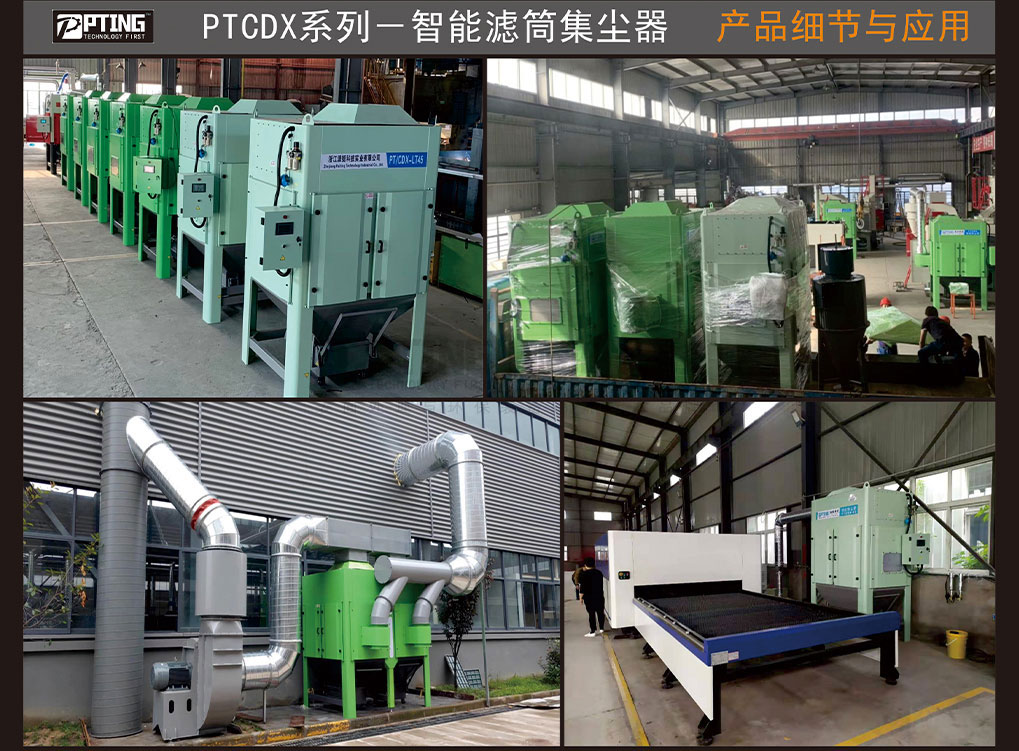

产品实拍

感谢您选择派挺科技的产品!除了为您提供高品质的产品,我们更注重至诚至善的服务,
打造行业内优秀的品牌是派挺的企业宗旨,服务是品牌的基石,因此,打造持续、高效、先进完善的服务体系是派挺科技恒久不变的经营方针。

  • 售前

    根据用户的需求,为每一位用户提供专业的售前技术咨询,帮用户分析需求和工艺工况;为用户设计选型理想的装备和工艺解决方案
  • 售中

    制定《项目进度表》和《售中沟通备忘录》就装备的工艺、设计、制造安装事项与用户保持高度紧密的沟通,让用户全程参与和掌握实时进展。为用户提供规范、系统的专业技术培训,普及 设备及相关工艺知识,并进行现场操作演示,提供维护常识咨询,提供安装、调试等一条龙服务
  • 售后

    为每一个用户建立设备的使用、维护档案和售后服务沟通群,随时掌握用户的使用状况;提供产品更新,功能改进的专业咨询服务,配备专业售后服务队伍,定期对新老客户进行回访及设备维 护,建立设备零部件备件仓库,满足用户在维护中更换零部件的及时需要

应用场所

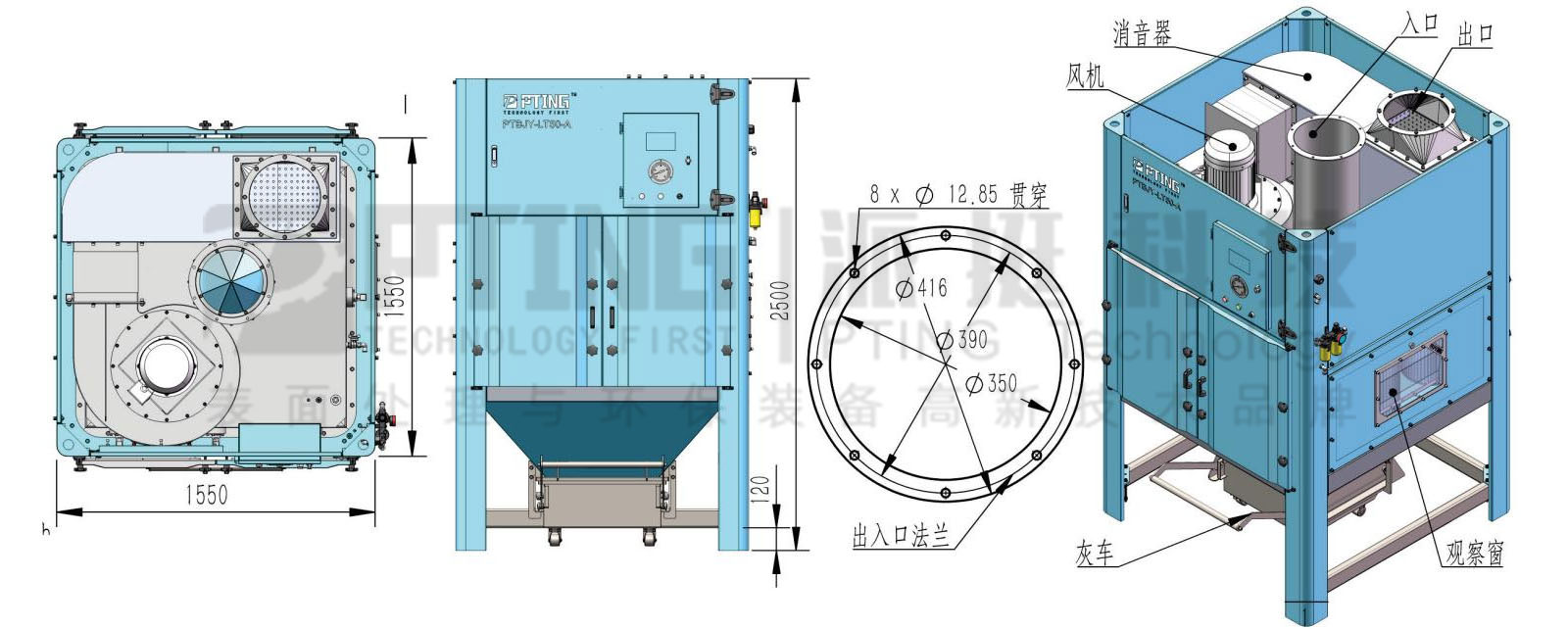

机身机构与尺寸
