金属激光切割、等离子切割以及火焊切割、金属焊接工艺在各个领域都有着广泛的应用。例如激光切割时其高速融化金属时会产生大量的粉尘,粉尘中包含常见的金属如铁、铜、锌、镍、锰、铝、锡、镉、铅和钛。其中大多数会刺激你的眼睛,鼻子和喉咙。其他如镉是已知的致癌因子。一些,如铅和锰,会损害你的神经和大脑。其他金属烟雾的成分对肾脏也有极大损伤。这些烟气在地面2米高处发生冷凝、悬浮,这正好在人的呼吸区范围内,长期吸入会造成肺组织纤维性病变,既称为电焊工尘肺。

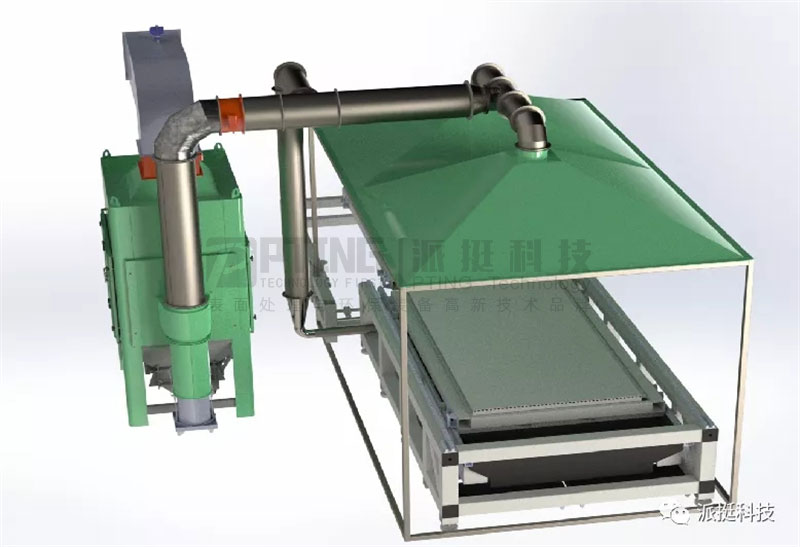

全敞开式激光切割设备利用了油烟机原理,使用上吸风罩收集烟尘

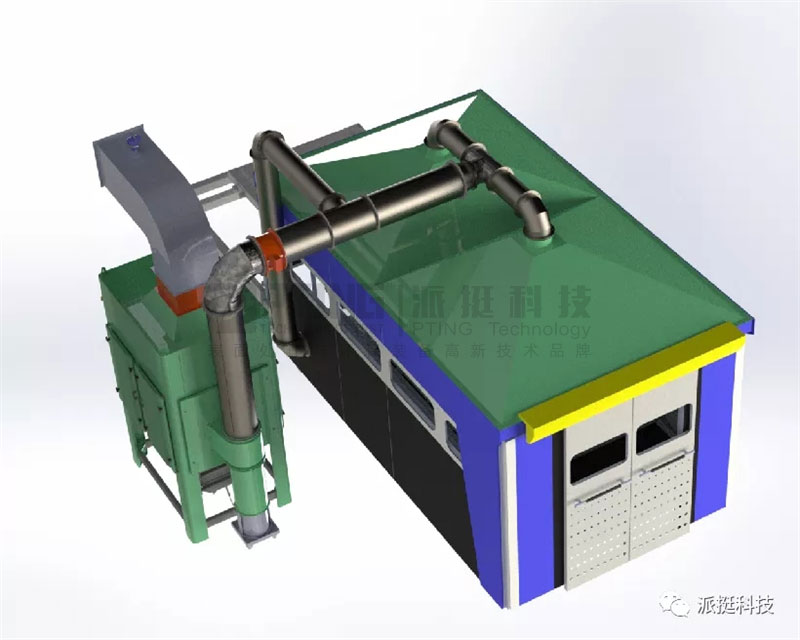

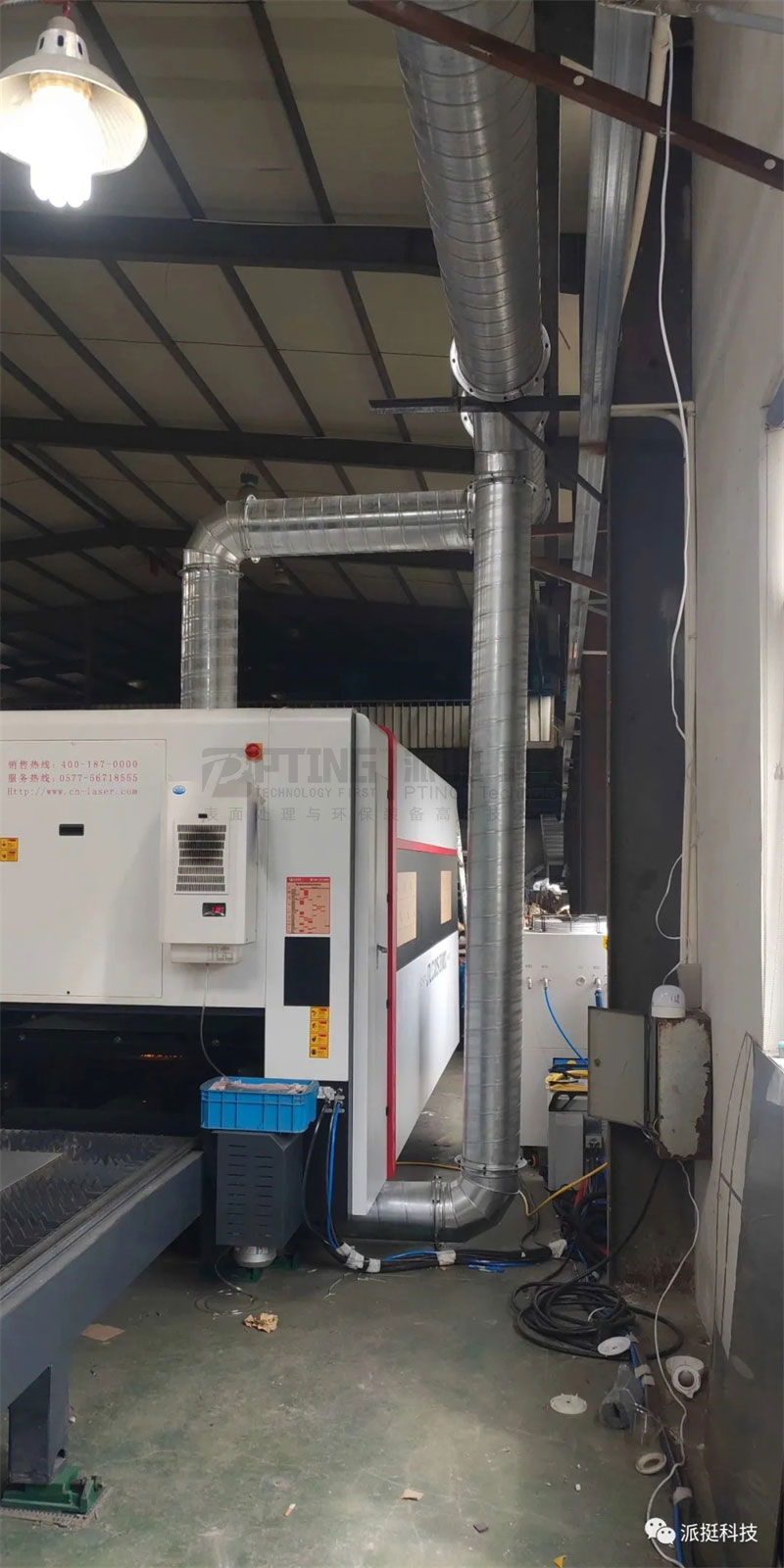

全封闭除尘目前是激光切割乃至整个粉尘治理行业来说都是理想的状态。合理的送、进风设计让封闭环境下形成平稳的气流从而100%除尘。
1﹑激光机切割机烟尘分析:
①激光切割所产生的的烟尘为0.5微米以上的烟尘,切割时所产生的的烟尘浓度高。
②烟尘的温度可达到80-150℃(切割点附近),带有火星且浓度很高。
③烟尘细小﹑轻质,容易四处飘散无规律移动。
2﹑设备选型设计:
①除尘器滤芯采用旱烟专用滤芯,过滤精度0.5μm以上99.7%,过滤风速设计为1.3m/min。
②除尘器入风口需要加前置处理器,主要用于消除激光切割时所产生的火星,防止火灾的发生。
③激光切割台采用全封闭式,保持进口负压的方式,防止烟尘外溢。
3﹑设计示例计算
激光切割设备工作仓尺寸:4.6*2.7*2.7m
激光切割设备在全封闭情况下,进料口尺寸为2.7*1.3m
进口面积F=2.7*1.3=3.51㎡
保证激光切割烟尘被吸走时的断面风速为0.35m/s,
所需风量为Q=0.35*3.51*3600=4400m³/h,可选择本公司CDX-LT-45除尘器(风量4500-5800m³/h,全压2600pa)
4﹑除尘管道设计
根据风量4800m³/h,管道内烟尘可被输送的风速大于15m/s,选择直径300mm管道。
